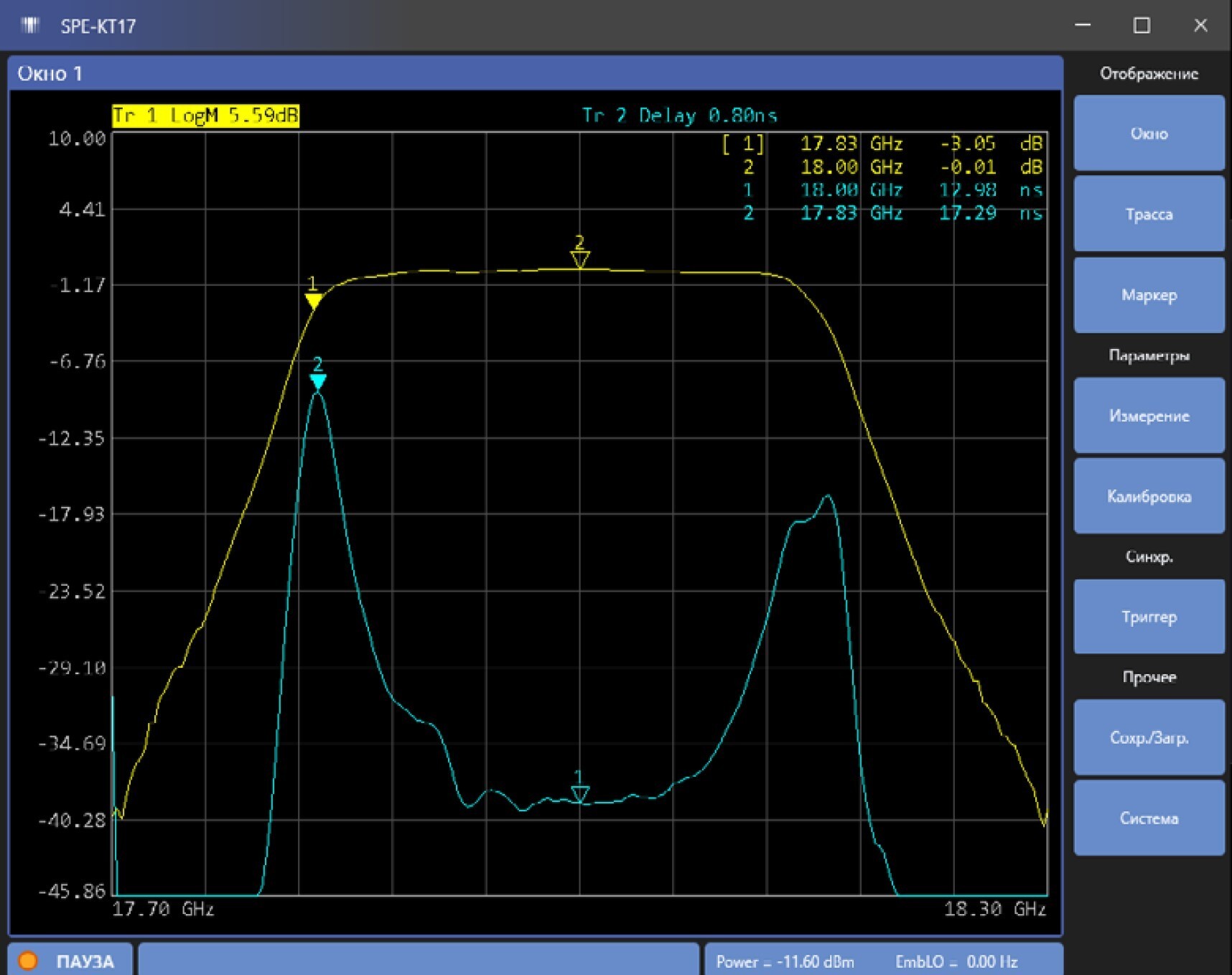

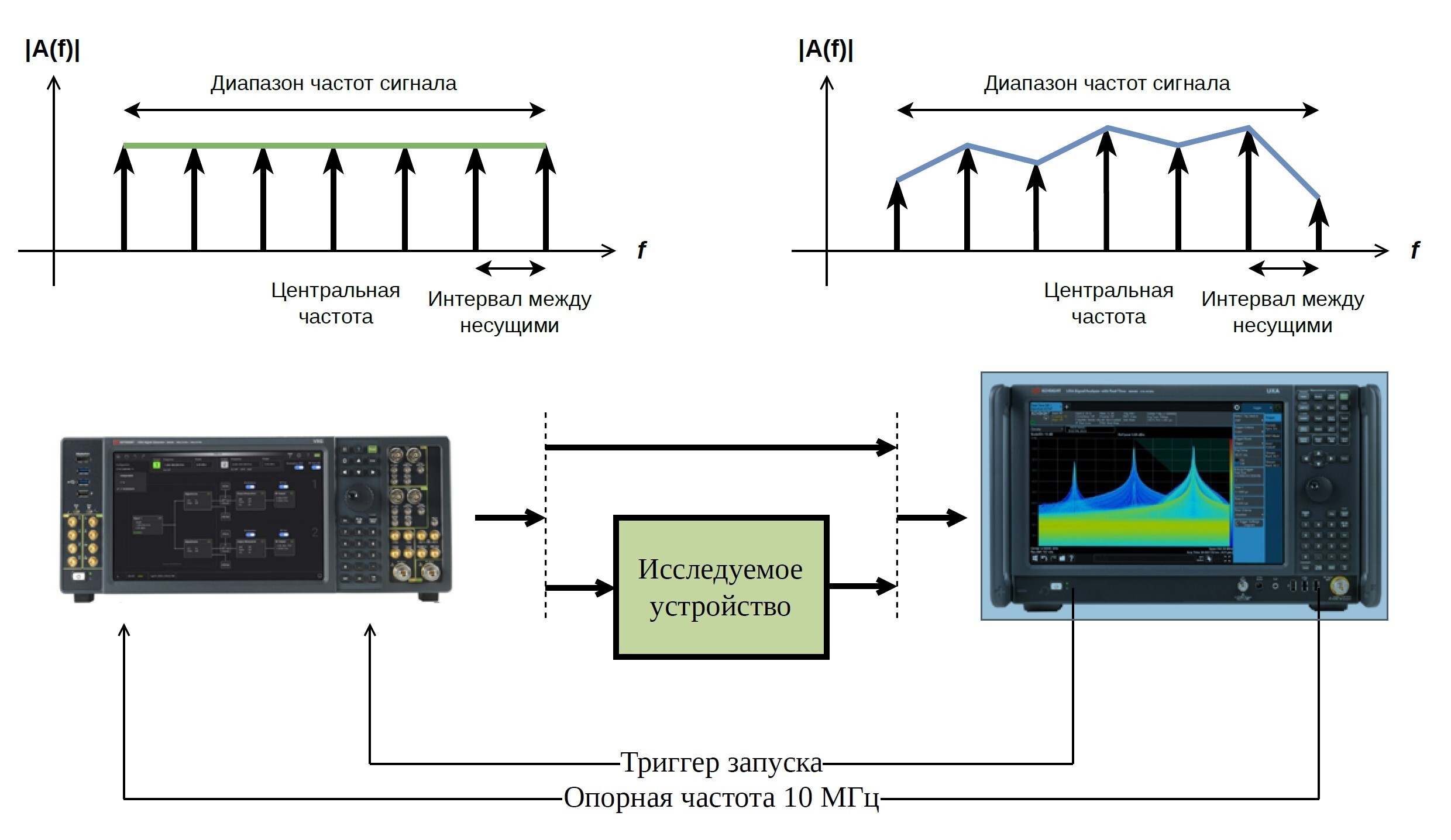

1 Для обеспечения работы в других диапазонах частот предлагается опция с преобразователями частот собственного производства НПК «ТЕСАРТ»

2 Не учитываются неопределенности результатов проверок, вносимые ПН

БЛОКИ ОПОРНЫХ ЧАСТОТ С ТЕРМОСТАТИРОВАНИЕМ

Сигнал синхронизации 10 МГц, детектор наличия сигнала синхронизации

•      Создание, проверка и хранение сценариев автоматизированного тестирования

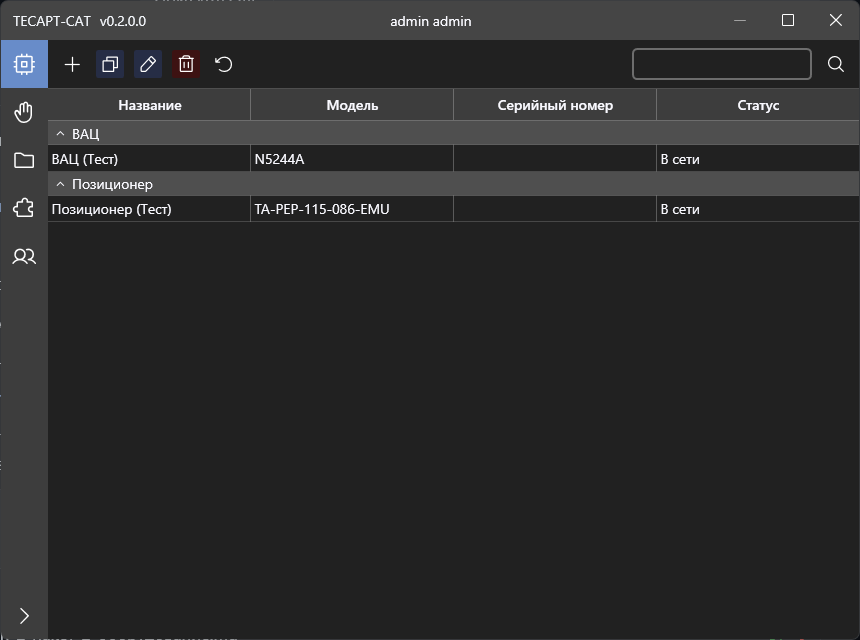

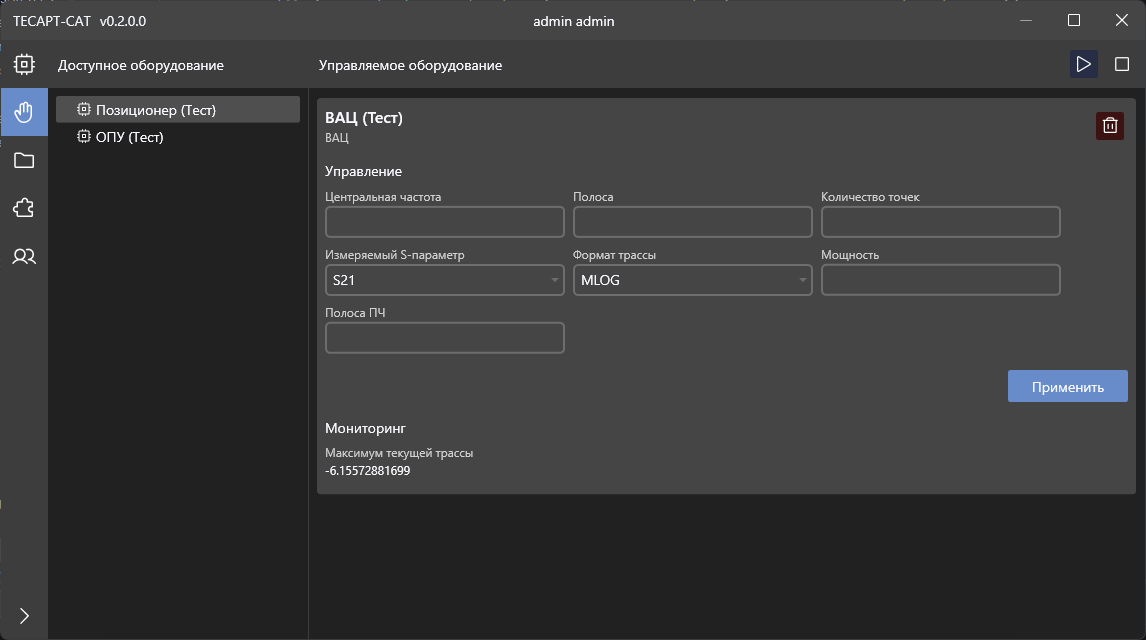

•      Регистрация оборудования, проверка его доступности, ручное управление и мониторинг

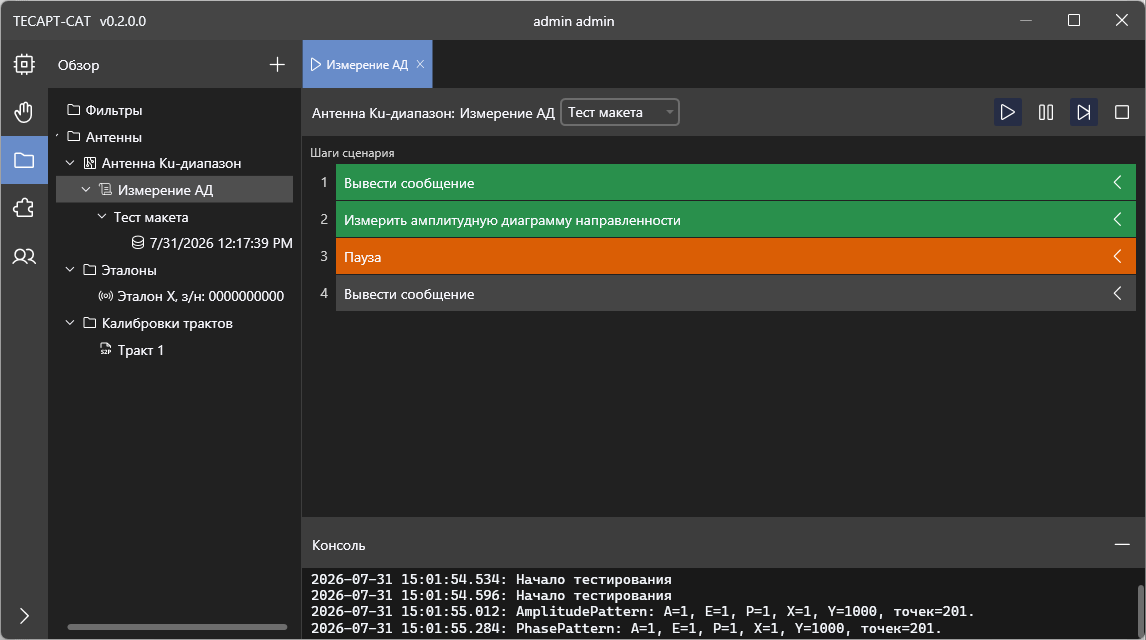

•      Выполнение сценариев на сервере с отображением состояния каждого шага

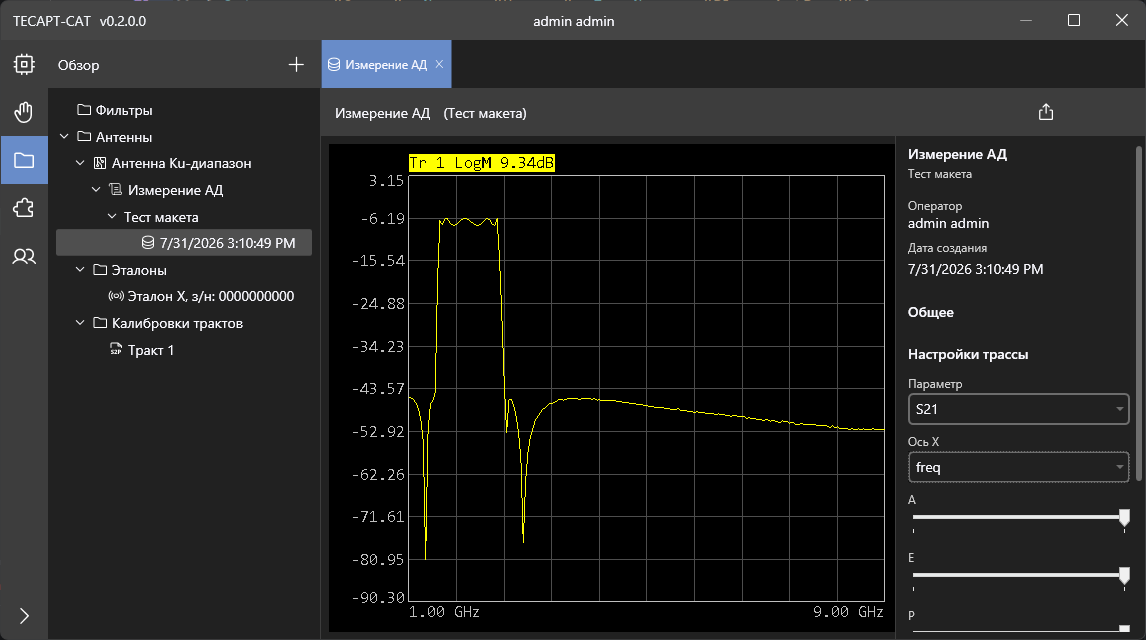

•      Сбор, хранение и визуализация результатов измерений

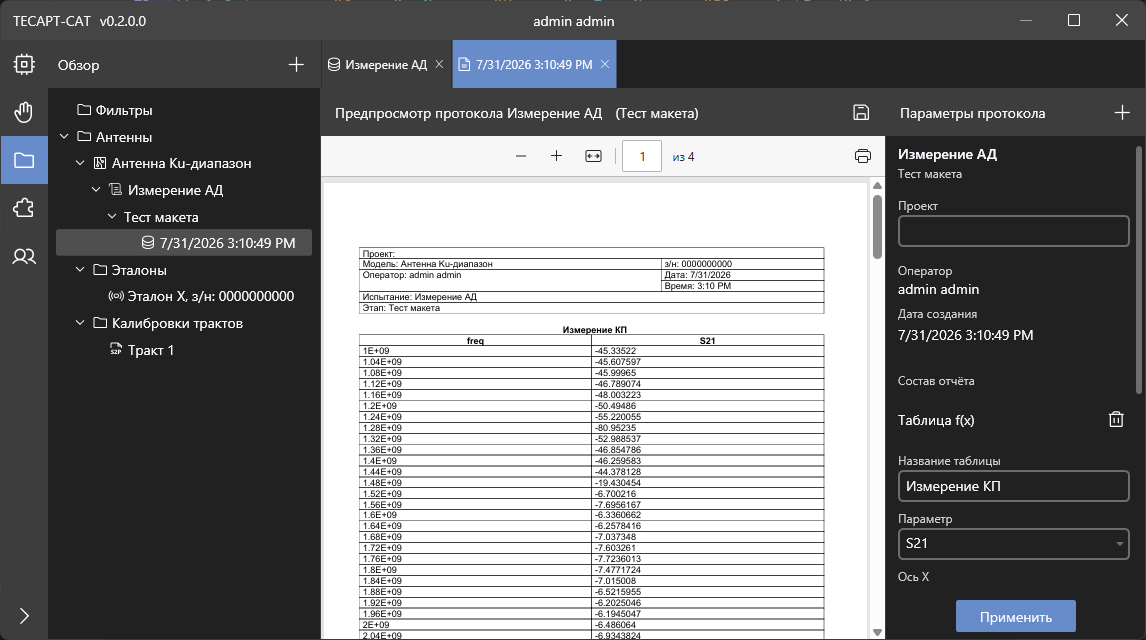

•      Экспорт данных в CSV и формирование протоколов и отчётов

•      Расширение системы с помощью плагинов и разграничение доступа к функциям

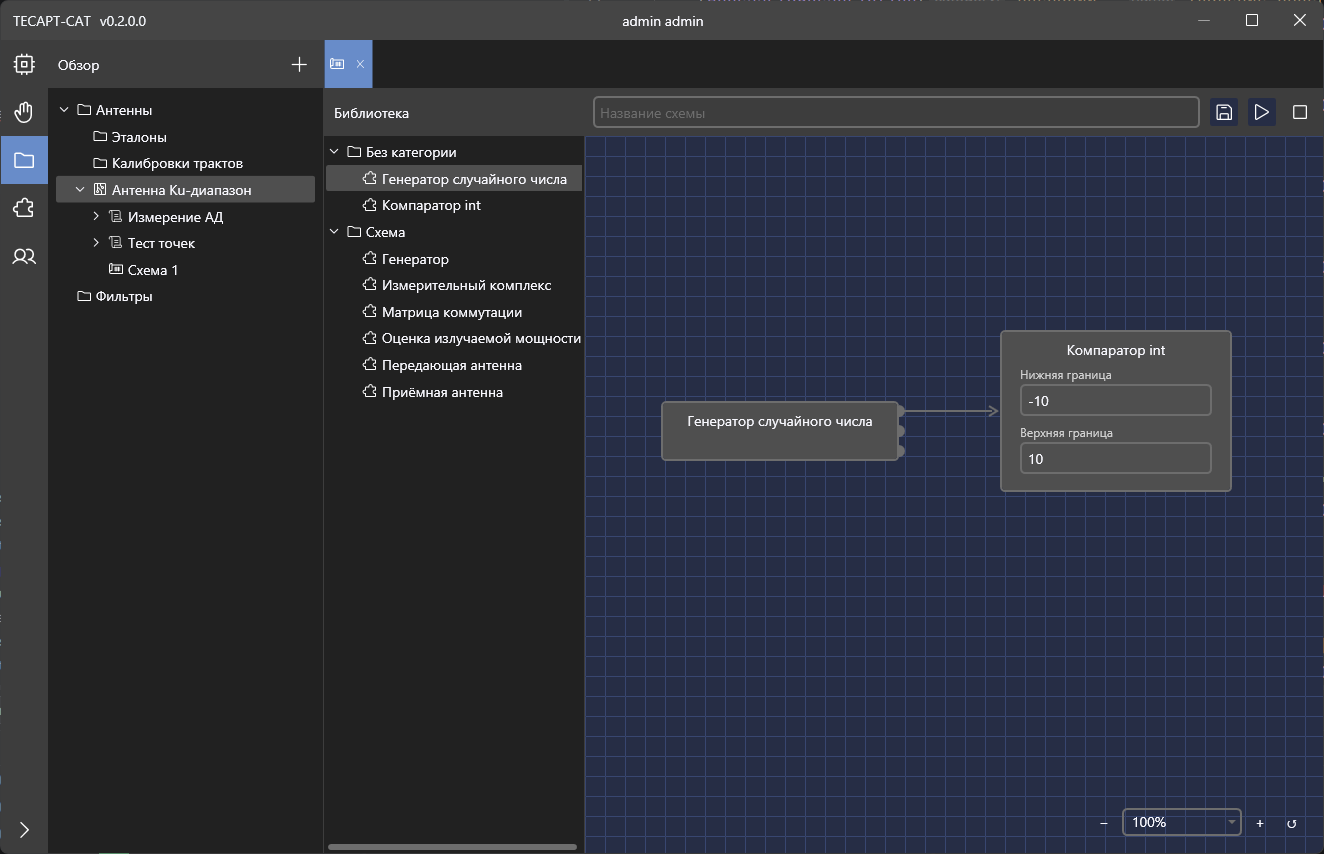

•      Создание интерактивных схем из блоков и направленных соединений

•      Однократное выполнение схем на сервере с подсветкой активных и ошибочных блоков

• Формирование сообщений АРБ-2 по стандарту C/S T.018

  Программа формирует сообщения аварийных радиобуев второго поколения морского, авиационного, персонального и других типов, включая необходимые служебные поля.

• Гибкий редактор сценариев

  Доступны ручной, тестовый и случайный режимы подготовки сценария. Можно задавать несколько маяков, время старта, период и количество повторений, а также добавлять отдельные I/Q-отсчёты.

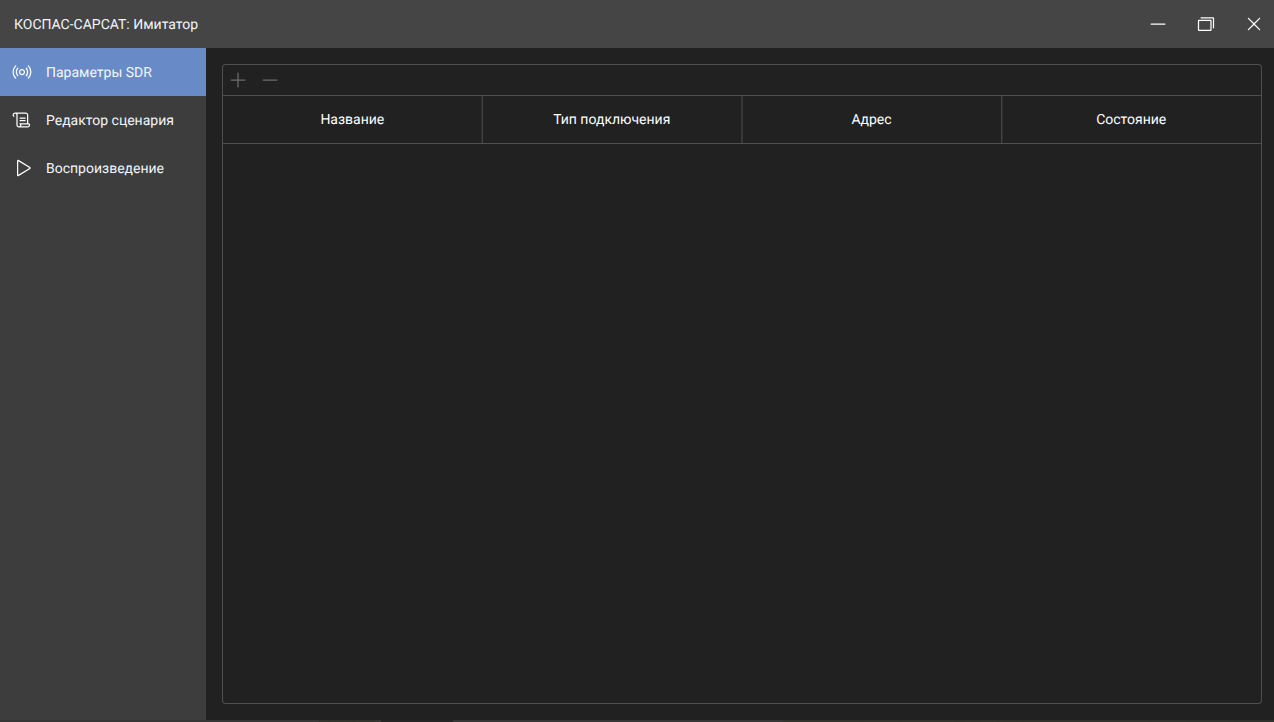

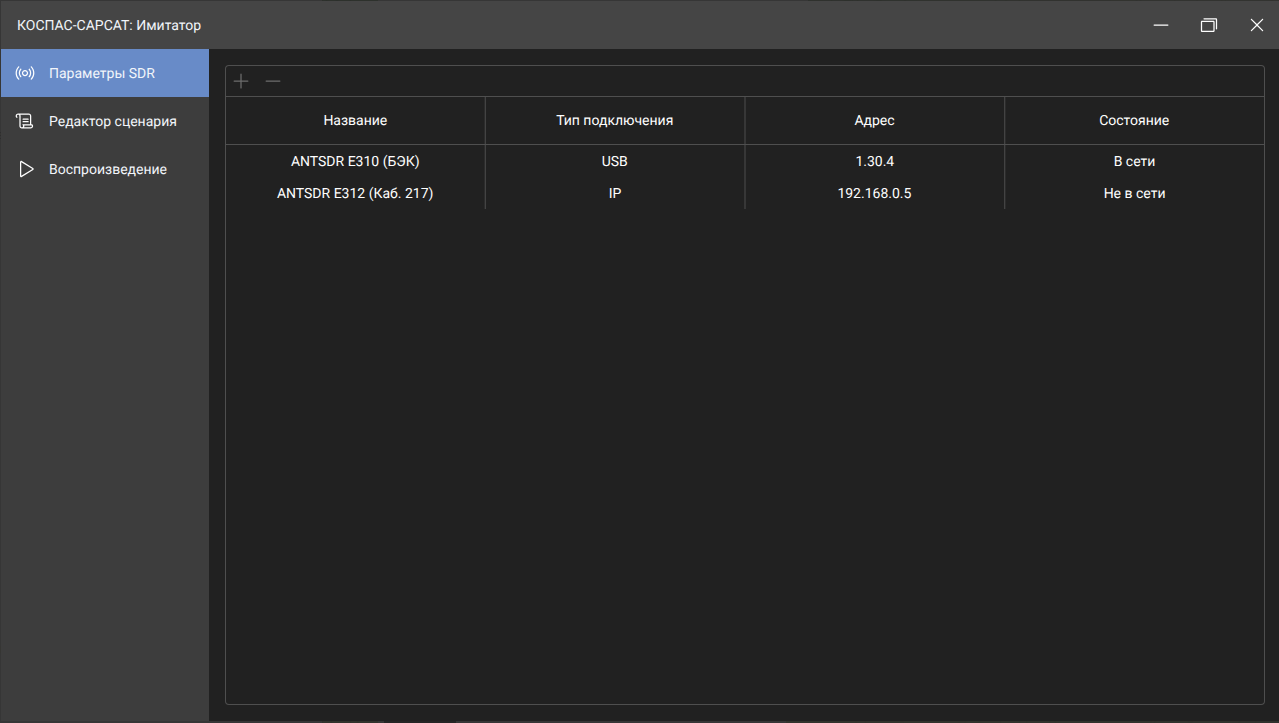

• Работа с SDR-устройствами

  SDR подключаются по USB или IP. Интерфейс отображает состояние устройств и позволяет задавать частоту дискретизации, несущую частоту и мощность излучения.

• Генерация и воспроизведение сигналов

  ПО формирует итоговые комплексные I/Q-отсчёты как сумму сгенерированных сигналов, поддерживает воспроизведение сообщений из файлов и управление передачей сигнала через SDR.

• Графический интерфейс и JSON-интеграция

  Оператор может настраивать сценарии и управлять воспроизведением через GUI. Для интеграции с внешним ПО предусмотрен обмен запросами и ответами в формате JSON по сетевому подключению.

СИНТЕЗАТОРЫ ЧАСТОТ

* Значения для выходного сигнала частотой 8 ГГц

СМЕСИТЕЛИ СВЧ

ТВЕРДОТЕЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ СВЧ

* Терминированные выходы переключателя, наличие управляемого аттенюатора с глубиной регулировки коэффициента передачи 30 дБ, шаг 0,5 дБ

UP/DOWN ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ L/C
(3,37-4,57 ГГц; 5,8-7,0 ГГц) диапазона частот.

UP ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ ИЗМЕРИТЕЛЬНОГО КЛАССА L/KA
(27,5-30 ГГц) диапазона частот с ультранизкими побочными продуктами преобразования и фазовыми шумами.

UP/DOWN ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ ИЗМЕРИТЕЛЬНОГО КЛАССА
L/Ka (17,3-18,6; 27,6-29,1 ГГц) диапазона частот с коэффициентом передачи 60 дБ и ультранизкими фазовыми шумами.

• Исполнение для всех типовых литер (L, C, X, Ku, K, Ka), возможность индивидуального частотного плана, компоновки, технических требований

• Частотные планы с улучшенной фильтрацией продуктов преобразования

• Изготовлены на СВЧ-модулях собственной разработки и производства

• Гетеродин построен на базе передовых технологий, что позволяет обеспечивать сверхнизкий уровень фазового шума

• Резервирование питания 220В

• Плавная регулировка выходной мощности с высоким динамическим диапазоном

• Наличие входа для подключения внешнего гетеродина

• Автоматический захват сигнала синхронизации

• Сенсорное управление с передней панели

• Удаленное управление SCPI-командами

• Удаленное управление через WEB-интерфейс

• Режим самодиагностики

• Возможность реализации многоканальной структуры в едином корпусе

• Гарантийное и постгарантийное обслуживание

Регулировка усиления 30 дБ: шаг 0,5 дБ
Балансировка уровней с антенн разной добротности и разных орбит без внешних аттенюаторов. Глубина регулировки в 3 раза больше, чем у типовых матриц L-диапазона. Уровни сигналов с C-band и Ku-band антенн, с разными добротностями G/T и разной длиной фидерных линий выравниваются программно, без аттенюаторов в линии. Меньше пассивных элементов в тракте — выше надежность системы в целом. Типовая глубина регулировки для матриц L-диапазона составляет около 10 дБ; AM-02 дает 30 дБ с шагом 0,5 дБ.

Расширенный режим с суммированием
На выходах возможно одновременное объединение нескольких входов (fan-in). Одно изделие закрывает функциональность распределительной и суммирующей архитектур — без второго прибора в стойке.

Удаленное управление SCPI, WEB по Ethernet
Коммутация потоков выполняется мгновенно через Web-интерфейс, SNMP или CLI, без физического доступа к оборудованию.

Параллельное управление
Встроенный веб-сервер устройства поддерживает несколько одновременных HTTP/HTTPS сессий. Инженеры могут быть авторизованы в системе со своих рабочих мест одновременно.

Замена «на горячую»
RF-карты, блоки питания и контроллер — все активные узлы заменяются без выключения прибора. Резервирование питания (1+1) исключает простой при отказе одного БП.

Масштабирование количества портов
Возможность масштабирования с помощью внешних блоков объединения матриц — размерность системы может достигать 64×64.

Стабильные параметры тракта
Типовая неравномерность АЧХ ±1 дБ, изоляция 50 дБ, обратные потери −17 дБ. Каждый прибор проходит полный цикл измерений с протоколом ПСИ.

Неблокирующая архитектура «все со всеми»
Любой вход маршрутизируется на любой выход независимо от других каналов. Базовый режим — распределительная (fan-out) матрица для задач коммутации сигналов с антенн на приёмники.

Интеграция в инфраструктуру управления
SCPI-команды по Ethernet, WEB-интерфейс, сенсорный дисплей на передней панели. Подключение к существующим системам управления и мониторинга без разработки специальных драйверов.

LNB-КОНВЕРТЕРЫ В KU-ДИАПАЗОНЕ ЧАСТОТ LNB0213-D2 10,7–12,75 ГГЦ

¹ При уровне мощности сигнала на выходе в точке P1 (10 дБм) и максимальном коэффициенте усиления.

² Измерение проводится двухтональным методом, с расстройкой по частоте 5 МГц в диапазоне рабочих частот при суммарном выходном уровне мощности не более P1 (10 дБм).

³ При измерении в нормальных условиях.

¹ При изменении коэффициента передачи в диапазоне рабочихт емператур, коэффициент усиления не должен опускаться ниже номинального значения

² При уровне мощности сигнала на выходе с отстройкой -3 дБ от Psat

³ Измерение проводится двухтональным методом, с расстройкой по частоте 5 МГц в диапазоне рабочих частот, при суммарном выходном уровне мощности сигнала с отстройкой -3 дБ от Psat

• Мощность: 25 Вт | 40 Вт | 50 Вт | 80 Вт | 100 Вт

• Низкий уровень интермодуляционных искажений (IM3) и ACPR

• Высокая стабильность коэффициента передачи во всем рабочем диапазоне температур

• Работа от внешнего и внутреннего источника опорного сигнала с автоматическим захватом

• Удаленное управление с помощью SCPI-команд, WEB-интерфейса, RS232/RS485, программного обеспечения на ПК

• Поддержка SNMP-протокола

• Индикация состояния на корпусе устройства

• Соответствует классу защиты IP65

¹ При изменении коэффициента передачи в диапазоне рабочихт емператур, коэффициент усиления не должен опускаться ниже номинального значения

² При уровне мощности сигнала на выходе с отстройкой -3 дБ от Psat

³ Измерение проводится двухтональным методом, с расстройкой по частоте 5 МГц в диапазоне рабочих частот, при суммарном выходном уровне мощности сигнала с отстройкой -3 дБ от Psat

⁴ С установленным СВЧ-вентилем из комплекта поставки

⁵ Является входом для внешнего опорного сигнала 10 МГц

Разрабатываемые радиолокационные датчики состоят из:

• Передающих модулей на основе синтезаторов частот

• Приемных модулей на основе цифровых антенных решеток

• Модулей цифровой обработки сигналов. Датчики позволяют определять скорость, направление движения и пространственные координаты радиолокационных целей

Дополнительные модули цифровой обработки сигналов позволяют обеспечивать электронное сканирование пространства, а применение алгоритмов сверхразрешения, включая синтез апертуры (SAR в англоязычной литературе), позволяют получать радиолокационное изображение и производить селекцию целей.

Режим работы с использованием синтеза апертуры работает только при движении несущего транспортного средства, поскольку за счет движения достигается синтезирование длинной апертуры антенны, которая при обработке увеличивает разрешение по азимуту.

Можно разработать как отдельные элементы радиолокационных датчиков, так и полноценные радарные системы. В комплект может входить программное обеспечение обработки радиолокационной информации.

ПОЛУЖЕСТКИЕ КАБЕЛЬНЫЕ СБОРКИ СЕРИИ CR220

Класс: измерительный

Диапазон частот: 0-50 ГГц

Особенности: повторяемость характеристик и фазовая стабильность

Наименование кабельной сборки для заказа: CR220-40-KMS-KMS-150

ПОЛУЖЕСТКИЕ КАБЕЛЬНЫЕ СБОРКИ СЕРИИ SFC220 | SFC250

Класс: общего назначения

Диапазон частот: 0-40 ГГц

Особенности: сочетают гибкость и жесткость для монтажа по месту с сохранением заданной формы

Наименование кабельной сборки для заказа:

SFC250-40-KMS-KMS-150 (прорезиненный)

SFC220-40-KMS-KMS-150 (луженый)

ГИБКИЕ КАБЕЛЬНЫЕ СБОРКИ СЕРИИ СF495

Класс: общего назначения

Диапазон частот: 0-5,5 ГГц

Особенности: малые вносимые потери

Наименование кабельной сборки для заказа: CF495-06-SMS-SMS-1000

ГИБКИЕ КАБЕЛЬНЫЕ СБОРКИ СЕРИИ СF400

Класс: общего назначения

Диапазон частот: 0-26,5 ГГц

Особенности: малые вносимые потери

Наименование кабельной сборки для заказа: CF400-26-SMS-SMS-1000

ГИБКИЕ КАБЕЛЬНЫЕ СБОРКИ СЕРИИ СF420

Класс: измерительный

Диапазон частот: 0-50 ГГц

Особенности: прецизионные, высокая повторяемость и стабильность параметров

Наименование кабельной сборки для заказа: CF420-40-KMS-KMS-1000

ГИБКИЕ КАБЕЛЬНЫЕ СБОРКИ СЕРИИ СFA700

Класс: фазостабильный

Диапазон частот: 0-50 ГГц

Особенности: бронированная с внешним защитным слоем

Наименование кабельной сборки для заказа: CFA700-50-2MS-2MS-1000

ГИБКИЕ КАБЕЛЬНЫЕ СБОРКИ СЕРИИ СFA830

Класс: измерительный

Диапазон частот: 0-50 ГГц

Особенности: бронированная с внешним защитным слоем

Наименование кабельной сборки для заказа: CFA830-40-KMS-KMS-1000

УСИЛИТЕЛИ МОЩНОСТИ СВЧ

Напряжение питания 5В, 130/260 мА

УСИЛИТЕЛИ МОЩНОСТИ ПЧ

Встроенный цифровой аттенюатор с глубиной регулировки 30 дБ, шаг 0,5 дБ. Наличие детектора мощности на выходе

ПОДВИЖНЫЕ РАДИОПОГЛОЩАЮЩИЕ ПЕРЕГОРОДКИ

• Частота: 100 МГц–40 ГГц
• Максимальная высота: 6 м
• Максимальная ширина: 3 м
• Допустимый наклон: 20 градусов
• Коэффициент звукопоглащения (не менее): 0,16–0,99

* могут быть укомплектованы РПМ любого типа. Можно изготовить перегородки любых размеров, а также двусторонние. Возможно изготовление РПМ, соответствующих группам горючести Г4 или Г1 по ГОСТ 30244-94

Радиопоглощающая панель состоит из треугольного основания, вертикальной панели, упоров, противовеса и радиопоглощающего материала. На прямоугольную вертикальную панель крепится радиопоглощающий материал.

Радиопоглощающий материал представляет собой диэлектрические панели пирамидального или плоского типа, изготовленные из эластичного пенополиуретана с углеродным наполнителем. Радиопоглощающий материал пропитан огнезащитным составом, соответствует группе горючести Г1 по ГОСТ 30244-94.

Треугольное основание оснащено роликами, которые позволяют свободно перемещать конструкцию. Упоры соединяют вертикальную панель и основание. Масса противовеса зависит от вида радиопоглощающего материала. Упоры и противовес обеспечивают равновесие конструкции.

Значения приведены для РПМ без модифицирующих огнестойких пропиток, при их применении величина коэффициента отражения может изменяться на 5–10 дБ.

Представляет собой диэлектрические панели пирамидального или плоского типа, изготовленные из эластичного пенополиуретана с углеродным наполнителем. Радиопоглощающий материал пропитан огнезащитным составом, соответствует группе горючести Г1 по ГОСТ 30244-94.

Методика измерений характеристик модуля коэффициента отражения разработана ООО НПК «ТЕСАРТ» и подтверждена на примере модели АМР-20 Протоколом измерений МКО РПМ №3 ФГУП «ВНИИФТРИ» от 14.09.2016 г.

Указанные в таблице значения приведены для РПМ без модифицирующих огнестойких пропиток, применяющихся по требованию Заказчика. При их применении, величина коэффициента отражения может изменяться на 5-10 дБ.

Выпускаемая нами продукция соответствует требованиям постановления правительства РФ от 24 декабря 2013 г. №1224 «Об установлении запрета и ограничений на допуск товаров происходящих из иностранных государств», и полностью подходит для реализации проектов в рамках Государственной программы импортозамещения

Модели AMP-20 — AMP-100 можно использовать как звукопоглощающий при создании АИП для специсследований по требованиям ФСТЭК.

Нормальный коэффициент звукопоглощения материала:

В соответствии с техническим заданием возможно изготовление радиопоглощающих материалов, соответствующих группам горючести Г4 или Г1 по ГОСТ 30244-94

Возможно изготовление в других цветах по запросу. Базовые цвета: черный, синий, серый

МИНИБЭК МОДУЛЬНАЯ БЕЗЭХОВАЯ КАМЕРА

• Стандартный размер модуля: 1100х1100х1100 мм
• Радиопрозрачный каркас
• Диапазон частот: 1-100 ГГц
• Эффективность экранирования: >10 дБ

Возможная комплектация:
• Ниша под аппаратуру
• Коллиматорные зеркала и линзы
• Позиционеры (поворотные столы, опорно-поворотные устройства и сканеры ближнего поля)
• Многозондовые измерительные системы
• Измерительные антенны

БЕЗЭХОВАЯ ЭКРАНИРОВАННАЯ КАМЕРА (БЭК)

• Испытания на помехоустойчивость и электромагнитную эмиссию по ГОСТ, IEC, CISPR
• Измерения диаграмм направленности и коэффициента усиления антенн
• Тестирование приемников и радиоэлектронных систем

Комплектация этой БЭК:
• Система фильтров для экранированного ввода инженерных сетей
• Эффективность экранирования по стандартам CISPR и ГОСТ
• Скрытые коммутационные люки для коммуникаций (LAN, USB, СВЧ) и розетки 220В
• Радиопоглощающий материал дополнен светоотражающими панелями, что увеличивает количество света для комфортной работы
• Интегрированная система экранированного видеомониторинга для контроля проведения испытаний
• Опорно-поворотные устройства для позиционирования антенн и климат-контроль

Решение идеально для производителей телекоммуникационного, спутникового, радиоэлектронного оборудования и оборонной промышленности

* разработка, производство, монтаж — НПК «ТЕСАРТ»

ЭКРАНИРОВАННАЯ КАМЕРА (ЭК)

Предназначена для проведения испытаний изделий на электромагнитную совместимость (помехоэмиссия).

• Рабочий диапазон частот 9 кГц – 2 ГГц.
• Эффективность экранирования ЭК соответствует требованиям, предъявляемым ГОСТ Р 50414-92/ ГОСТ 30373-95 к классу II по эффективности экранирования экранированных помещений в рабочем диапазоне частот.
• Габариты по экрану (ДхШхВ) 5400х4950х3391 мм.

Оснащена:
• Экранированной дверью со световым проемом 1125х1650.
• Системой электропитания и освещения
• Системой пожарной сигнализации
• Системой оповещения и управления эвакуацией при пожаре
• Помехоподавляющими вентиляционными фильтрами
• Оптическим фильтром.

БЕЗЭХОВАЯ ЭКРАНИРОВАННАЯ КАМЕРА (БЭК)

Предназначена для обеспечения возможности проведения испытаний на электромагнитную совместимость (ЭМС) на соответствие: ГОСТ Р 56529-2015, ГОСТ РВ 52225-2004, ГОСТ РВ 52227-2004, ГОСТ РВ 5820-002-2010, а также для проведения измерений трехмерных диаграмм направленности антенн.

БЭК соответствует 1 классу эффективности экранирования по ГОСТ Р 50414-92 / ГОСТ 30373-95.
Габариты по экрану (ДхШхВ) 6000х4000х2600.

Оснащена:
• Экранированной дверью со световым проемом 900х2000.
• Радиопоглощающим материалом AMP-30
• Системой электропитания, вентиляции и кондиционирования
• Проходной панелью с СВЧ разъемами и оптическим фильтром
• Опорно-поворотным устройством
• Диапазон перемещения по азимутальной оси, не менее ± 90
• Диапазон перемещения по угломестной оси, не менее ± 30
• Максимальный вес испытуемого изделия – не более 25 кг
• Диэлектрическим радиопрозрачным столом
• Габариты (ДхШхВ) 3000х1000х800
• Разрешенная распределённая нагрузка не более 50 кг

МАЛОГАБАРИТНАЯ БЕЗЭХОВАЯ ЭКРАНИРОВАННАЯ КАМЕРА (МИНИБЭК) С АВТОМАТИЗИРОВАННЫМ ПОВОРОТНЫМ СТОЛОМ
Оборудование используется в специализированном рабочем месте для тестирования RFID-меток.

• 1 класс эффективности экранирования по ГОСТ Р 50414-92 / ГОСТ 30373-95
• Габариты по экрану 1500х1050х1500 мм
• Материал экранирующих панелей – оцинкованная сталь 2 мм
• Экранированная дверь 600х600 мм
• Диаметр стола – 500 мм
• Высота стола с учетом поглотителя – не более 300 мм
• Максимальная нагрузка – 20 кг
• Погрешность установки угла поворота – не более 1°

СТОЛЫ ДИЭЛЕКТРИЧЕСКИЕ

• Максимальная вертикальная нагрузка на столешницу (вдоль оси вращения): ≤ 60 кг
• Максимальный допустимый весовой дисбаланс на расстоянии 200 мм от оси столешницы: ≤ 15 кг
• Максимальный допустимый весовой дисбаланс на расстоянии 50 мм от края столешницы: ≤ 2,5 кг
• Высота столешницы: 800±5 мм
• Ширина столешницы: 800±5 – 1500±5мм
• Масса изделия без учета упаковки: ≤ 15 кг

Возможная комплектация:
• Покрытие пластиной заземления (обеспечивает соответствие требованиям нормативных документов)
• Выполнение соединения пластины заземления с экраном камеры
• Соединение пластины заземления с экраном камеры может выполняться через контактные площадки, размещенные как на полу, так и на стене камеры (в соответствии с назначением испытательного полигона)

ВИДЕОКАМЕРЫ ЭКРАНИРОВАННЫЕ

• Компактный корпус: 100х100х170 мм
• Устойчивость к радиочастотам: от 200 В/м до 18 ГГц
• Электромагнитная совместимость согласно CISPR25, 5 класс, -10 дБ
• Быстрая автофокусировка объектива и АРД P-Iris
• Цифровая система шумоподавления (2D/3DNR)
• Автоматическая и ручная фокусировка
• Скоростной зум-объектив

Возможная комплектация:
• Диэлектрические штативы
• Кейсы для хранения камер
• Устройства позиционирования камер с пультом дистанционного управления
• Аккумуляторные батареи для видеокамер
• Сетевой видеорегистратор

КАЛИБРОВОЧНЫЙ НАБОР ВОЛНОВОДНЫХ МЕР ДЛЯ СЕЧЕНИЯ 23Х10 TA-CK-023-010
Набор предназначен для выполнения полной двухпортовой калибровки измерительных трактов методами TRL и SOLT в волноводных линиях

Основные характеристики:
• Диапазон рабочих частот коаксиально-волноводного перехода: 8,15–12,05 ГГц
• Тип коаксиального соединителя: 3,5 мм (розетка)
• Сечение волновода: 23×10
• Максимальная рассеиваемая мощность нагрузки: 2 Вт
• Максимальный КСВН волноводной нагрузки типовое значение — 1,05
• Максимальный КСВН волноводной нагрузки гарантированное — не более 1,1

Конструктивные особенности и комплектация:
• Адаптация под фланец изделия заказчика
• Набор комплектуется комплектом крепежа, гаечным и шестигранным ключом
• Износостойкий защитный кейс
• Метрологическое описание для работы с измерительным оборудованием различных производителей

Решение применяется для калибровки СВЧ-измерительных трактов и настройки радиоэлектронного оборудования

КАЛИБРОВОЧНЫЙ НАБОР ВОЛНОВОДНЫХ МЕР ДЛЯ СЕЧЕНИЯ 23Х5 TA-CK-023-005
Набор предназначен для выполнения полной двухпортовой калибровки измерительных трактов методами TRL и SOLT в волноводных линиях

Основные характеристики:
• Диапазон рабочих частот коаксиально-волноводного перехода: 8,5–11 ГГц
• Тип коаксиального соединителя: 3,5 мм (розетка)
• Сечение волновода: 23×5
• Максимальная рассеиваемая мощность нагрузки: 2 Вт
• Максимальный КСВН волноводной нагрузки типовое значение — не более 1,05
• Максимальный КСВН волноводной нагрузки гарантированное — не более 1,15



Конструктивные особенности и комплектация:
• Адаптация под фланец изделия заказчика
• Набор комплектуется комплектом крепежа, гаечным и шестигранным ключом
• Износостойкий защитный кейс
• Метрологическое описание для работы с измерительным оборудованием различных производителей

Решение применяется для калибровки СВЧ-измерительных трактов и настройки радиоэлектронного оборудования

ПРЕЦИЗИОННЫЕ КАЛИБРОВОЧНЫЕ НАБОРЫ TA-CK-028-005 И TA-CK-028-006
Наборы предназначены для осуществления полной двухпортововой калибровки методом TRL и SOLT.

Сечение:
• TA-CK-028-005 - 28,5х5
• TA-CK-028-006 - 28,5х6
• КСВН волноводных нагрузок не более 1,05

ИЗМЕРИТЕЛЬНЫЕ ЗОНДЫ

• КСВН: ≤ 2
• Диапазон рабочих частот: 1–50 ГГц

* В стандартный комплект поставки входят 9 измерительных зондов на рабочий диапазон частот 1-40 ГГц. В соответствии с требованиями ТЗ комплект может быть дополнен зондом на диапазон 33-50 ГГц.

По запросу на электронную почту office@tes-art.ru или по телефону +7 (382) 2977 005 Вы сможете получить квалифицированную консультацию и помощь в составлении технического задания.

АНТЕННА ИЗМЕРИТЕЛЬНАЯ РУПОРНАЯ

• Размеры ДхШхВ: 242х241х151 мм
• Масса без противовеса: ≤ 1,6 кг
• Тип соединителя: 2,4 мм (розетка)
• Рабочий диапазон частот: 0,8–50 ГГц
• Коэффициент усиления: 3–19 дБ
• КСВН входа: ≤ 2 во всем диапазоне

* антенна может быть дополнительно укомплектована креплением к штативу /поворотному устройству, диэлектрическим штативом, кейсом для транспортировки

В основе имитаторов – SoC (System-on-Crystal), обеспечивающая возможность управления задержкой, затуханием сигнала, а также Допплеровским смещением рабочей частоты в цифровом виде.

Управление выполняется по интерфейсу Ethernet посредством специализированного программного обеспечения.

ЛИНИИ ЗАДЕРЖКИ

√ Диапазон рабочих частот: 4–11 ГГц
√ Уровень входного сигнала: ≤ 0 дБм
√ Уровень выходного сигнала: ≥ -5 дБм
√ Величины имитируемых задержек: 15–2000 нс
√ Тип СВЧ-соединителей: 3,5 мм
√ Тип оптических соединителей: FC/APC
√ Возможность подключения волоконно-оптической линии произвольной длины

* можно изготовить линии задержки с фиксированными или переменными величинами вносимых задержек СВЧ-сигнала под требования заказчика

ДЕЛИТЕЛЬ МОЩНОСТИ «PD-16-0140»

√ Диапазон рабочих частот: 1000–40000 МГц
√ Количество входов: 1
√ Количество выходов: 16
√ Максимальная мощность на входе: не более 30 дБм (1 Вт)

Возможно изготовление блоков делителей и сумматоров с различным количеством входов и выходов под требуемый рабочий диапазон частот.

* проектируем и изготавливаем по индивидуальным требованиям

Электромеханические матрицы доступны в диапазоне частот DC–40 ГГц и выпускаются в различных конфигурациях коммутации — от компактных двухканальных исполнений до многоканальных стоечных систем.

Выпускаются исполнения с конфигурациями SP4T, SP6T, SP8T, 1×36 и 4×36, а также многоканальные матрицы для установки в стандартные 19″ стойки.

Основные серии

AM — стоечные матрицы коммутации.

TM — настольные матрицы коммутации.

Рабочий диапазон, количество каналов и схема коммутации выбираются в соответствии с требованиями конкретной системы.

Изготавливаем матрицы коммутации СВЧ сигналов с различным количеством входов / выходов под требуемый рабочий диапазон частот

ЭКСПЕРИМЕНТАЛЬНЫЙ ДИНАМИЧЕСКИЙ УЗЕЛ ЦЕЛИ (ЭДУЦ)

Предназначен для механического позиционирования каретки с имитатором радиолокационной цели в соответствии с управляющими сигналами, поступающими на стойку управления из состава ЭДУЦ от внешнего компьютера, являясь прототипом ДУЦ.

Основные технические характеристики:
• Диапазон перемещения нагрузки по оси ОХ до 4000 мм и до 3500 мм по оси ОУ
• Погрешность позиционирования по линейным осям (OX, OY) не более 5 мм
• Скорость движения по линейным осям от 1 до 5000 мм/с
• Линейное ускорение ОХ не более 5000 мм/с2
• Линейное ускорение OY не более 20000 мм/с2
• Абсолютные значения динамических погрешностей в полосе рабочих частот, оцениваемые по первой гармонике сигнала отработанного положения, с нагрузкой для всех каналов не более 10% по амплитуде, и не более 10° по фазе
• Полоса рабочих частот от 0,1 до 1 Гц

ДИНАМИЧЕСКИЙ УЗЕЛ ЦЕЛИ (ДУЦ)

Предназначенный для механического позиционирования кареток с имитаторами радиолокационных целей в двух картинных плоскостях в соответствии с управляющими сигналами, поступающими на стойку управления из состава ДУЦ от пульта дистанционного управления или внешнего компьютера.

Основные технические характеристики:
• Диапазон перемещения нагрузки по осям ОХ и ОY до 11600 мм
• Диапазон поворота нагрузки по азимуту и углу места до ±50° и ±56° соответственно
• Погрешность позиционирования по линейным осям (OX, OY) не более 5 мм
• Погрешность позиционирования по осям вращения (азимут, угол места) не более 3°
• Скорость движения по линейным осям от 1 до 5000 мм/с
• Скорость поворота по осям вращения от 1 до 50°/с
• Линейное ускорение по осям OX, OY первой картинной плоскости не более 4500 мм/с2
• Линейное ускорение по осям OX, OY второй картинной плоскости не более 20000 мм/с2
• Угловое ускорение по осям вращения не более 200°/с2
• Абсолютные значения динамических погрешностей в полосе рабочих частот, оцениваемые по первой гармонике сигнала отработанного положения, с нагрузкой для всех каналов не более 10% по амплитуде, и не более 10° по фазе
• Полоса рабочих частот от 0,1 до 1 Гц
• Время перемещения в фиксированные положения не более 4 часов

ЭЛЕКТРОДИНАМИЧЕСКИЙ СТЕНД ИНЕРЦИАЛЬНОЙ СИСТЕМЫ УПРАВЛЕНИЯ (ЭДС-ИСУ)

Предназначен для позиционирования испытуемых объектов по крену, тангажу и курсу, в соответствии с управляющими сигналами, поступающими от стойки управления.

Основные технические характеристики:
• Неограниченная степень свободы вращения
• Установка угловой скорости по каналу:
- курса от 0,1 до 350 °/с
- тангажа от 0,1 до 350 °/с
- крена от 0,1 до 1500 °/с

• Установка углового ускорения по каналу:
- курса до 350 °/с2
- тангажа до 350 °/с2
- крена до 3000 °/с2

• Погрешность позиционирования не более 1'
• Полоса рабочих частот для каналов курса и тангажа от 0,1 до 6 Гц и от 0,1 до 8 Гц для крена
• Абсолютные значения динамических погрешностей в полосе рабочих частот, оцениваемые по первой гармонике сигнала отработанного положения, с нагрузкой для всех каналов не более 10% по амплитуде, и не более 10° по фазе
• Отклонение от перпендикулярности осей не более 1'
• Отклонение от пересечения осей, не более 1 мм
• Максимальная масса нагрузки на планшайбу не более 30 кг (при габаритах не превышающих 450х280 (Ø х В))

ОПОРНО-ПОВОРОТНЫЙ СТЕНД

Предназначен для позиционирования полезной нагрузки по азимуту, углу места и поляризации при проведении радиотехнических измерений, в соответствии с управляющими сигналами блока управления.

Основные технические характеристики:
• Неограниченная степень свободы вращения
• Диапазон установки скорости вращения в азимутальной плоскости и по углу места от 1 до 200°/с и от 1000 до 1500°/с для оси поляризации
• Основная погрешность установки угла в азимутальной плоскости и по углу места и оси поляризации в нормальных условиях до ±3′
• Основная погрешность воспроизведения скорости вращения платформы с полезной нагрузкой по оси поляризации в нормальных условиях до 5%
• Максимальная масса нагрузки до 5 кг
• Степень защиты IP66, при диапазоне рабочих температур от -20 до +35°С

АНТЕННЫЕ МАЧТЫ

• Высота позиционирования антенны: 0,5–4 м
• Максимальная масса измерительной антенны: 20 кг
• Точность позиционирования: 5 мм

Возможная комплектация:
• Стандартный набор: антенная мачта, контроллер управления и эксплуатационная документация
• Автоматизированные поворотные платформы
• Измерительная аппаратура
• Программное обеспечение (ПО)
• Комплект передающих и эталонных антенн
• Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.

ШТАТИВЫ ДЛЯ АНТЕНН

• Точность позиционирования: 0.5°
• Максимальная масса нагрузки: 20 кг
• Ручное вращение по азимуту: от 0° до 180°
• Ручное вращение по углу места: от -45° до 90°
• Ручное вращение по поляризации: от -90° до 90°
• Подвижное основание с системой горизонтирования

Возможная комплектация:
• Колеса для транспортировки
• Пузырьковые уровни
• Нанесение шкалы по требованиям Заказчика
• Измерительные и эталонные антенны
• Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.

ПОВОРОТНЫЕ СТОЛЫ

• Диапазон перемещений по азимуту: ±180°
• Минимальный шаг перемещения: 0,1°
• Точность занятия положения: 0,05°
• Максимальная несущая способность: 15 тонн

Возможная комплектация:
• Стандартный набор: поворотный стол, контроллер управления и эксплуатационная документация
• Антенные мачты, в том числе автоматизированные
• Измерительная аппаратура
• Программное обеспечение (ПО)
• Комплект передающих и эталонных антенн
• Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.

СКАНЕРЫ БЛИЖНЕГО ПОЛЯ

• 3 линейных оси: X, Y, Z
• 1 ось вращения: крен
• Диапазон перемещений по осям вращения: ±180°
• Диапазон линейного перемещения: 0–2000 мм
• Минимальный шаг перемещения по осям вращения: 0,1°
• Минимальный шаг перемещения по линейной оси: 10 мкм
• Точность занятия положения по осям вращения: 0,05°
• Точность занятия положения по линейной оси: 5 мкм
• Максимальная несущая способность: 50 кг

Возможная комплектация:
• Стандартный набор: сканер ближнего поля, контроллер управления и эксплуатационная документация
• Векторный анализатор цепей (ВАЦ)
• Программное обеспечение (ПО), выполняющее функции калибровки, юстировки, автоматизации процесса измерения и отображения результатов
• Комплект передающих и эталонных антенн
• Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.

ОПОРНО ПОВОРОТНЫЕ УСТРОЙСТВА

• 3 оси вращения: азимут, элевация, крен
• 1 линейная ось: линейный слайдер
• Диапазон перемещений по осям вращения: ±180°
• Диапазон линейного перемещения: до 1 м
• Минимальный шаг перемещения по осям вращения: 0,1°
• Минимальный шаг перемещения по линейной оси: 0,1 мм
• Точность занятия положения по осям вращения: 0,05°
• Точность занятия положения по линейной оси: 0,05 мм
• Максимальная несущая способность: 50 кг

Возможная комплектация:
• Стандартный набор: опорно-поворотное устройство, контроллер управления и эксплуатационная документация
• Векторный анализатор цепей (ВАЦ)
• Программное обеспечение (ПО), выполняющее функции калибровки, юстировки, автоматизации процесса измерения и отображения результатов
• Комплект передающих и эталонных антенн
• Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.

МОБИЛЬНЫЕ ТРЕХКООРДИНАТНЫЕ ОПОРНО ПОВОРОТНЫЕ УСТРОЙСТВА

• Максимальная масса нагрузки: 15 кг
• Автоматизированное вращение по азимуту: от 0° до 360°
• Автоматизированное вращение по углу места: от -90° до 90°
• Автоматизированное вращение по поляризации: от -90° до 90°
• Скорость поворота по осям: до 2 об/мин
• Точность позиционирования: 0.02°
• Напряжение питания: 220В (50/60Гц)
• Вес ОПУ: до 50 кг
• Портативный контроллер

Возможная комплектация:
• Пузырьковые уровни
• Нанесение шкалы по требованиям Заказчика
• Измерительные и эталонные антенны
• Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.

ОПОРНО ПОВОРОТНЫЕ УСТРОЙСТВА АЗИМУТАЛЬНЫЕ

• Сектор обзора по азимуту: 360° х N
• Скорость вращения платформы: 4–16 об/мин
• Точность позиционирования по углу, угл. мин: ±1
• Максимальная масса нагрузки: 50 кг

* можно разработать и изготовить как поворотные системы для радаров кругового обзора на основе антенн и модулей заказчика, так и полноценные радиолокационные системы. В комплект поставки может входить программное обеспечение обработки радиолокационной информации

ДВУХОСЕВЫЕ ЛИНЕЙНЫЕ ПОЗИЦИОНЕРЫ (СЛАЙДЕРЫ)

Автоматизированные двухкоординатные позиционеры предназначены для установки с высокой точностью измеряемого объекта в заданную пространственную позицию.

Основные технические характеристики:
• Диапазон перемещения по линейным осям X, Y до 1,2 м
• Точность установки позиционирования не хуже 0,1 мм
• Скорость перемещения до 100 мм/с2
• Ускорение перемещения до 1 м/с2
• Максимальная масса нагрузки до 60 кг

ВЫСОКОТОЧНЫЕ ДВУХКООРДИНАТНЫЕ СИСТЕМЫ ПОЗИЦИОНИРОВАНИЯ С ПРЯМЫМ ПРИВОДОМ

Серия ВС-2Т представляет собой двухосевые XY манипуляторы, построенные на базе безжелезных синхронных линейных двигателей (БЛЭМД) и предназначены для высокоточного перемещения нагрузки по двум горизонтальным осям Х и Y.

Основные технические характеристики:
• Диапазон перемещения по линейным осям X,Y до 300 мм
• Точность установки перемещения до ± 2 мкм
• Скорость перемещения до 200 мм/с
• Ускорение перемещения до 1 м/с2
• Масса нагрузки до 5 кг

ПОВОРОТНЫЕ ЭЛЕКТРОМЕХАТРОННЫЕ МОДУЛИ ДВИЖЕНИЯ (ЭМД)

Статор состоит из группы катушек, залитых теплопроводящим компаундом, ротор — из стального кольца с наклеенными постоянными магнитами. Плавность перемещения достигается благодаря синусоидальной коммутации тока в обмотках двигателя. Усилие передается непосредственно через воздушный зазор, т.е. отсутствует механическая передача. Это обеспечивает высокие динамические и точностные характеристики двигателя.

Стандартный набор: статор и ротор.

Дополнительно:

• Энкодеры (инкрементальные и абсолютные)

• Сервоусилители и контроллеры движения

• Программное обеспечение (ПО) управления ЭМД

• Возможно изготовление сегментных и линейных ЭМД

БЕЗЖЕЛЕЗНЫЙ ВРАЩАТЕЛЬНЫЙ ДВИГАТЕЛЬ С ПОСТОЯННЫМИ МАГНИТАМИ

Статор (неподвижная часть двигателя) содержит в себе обмотки, залитые эпоксидным компаундом в немагнитном металлическом или пластиковом корпусе.
Ротор (подвижная часть двигателя) представляет собой ряд постоянных магнитов NdFeB на стальной пластине-круге (бэкплейт) с чередующейся полярностью (N–S–N–S...).

К особенностям конструкции таких двигателей следует отнести:
• Уменьшенная масса системы, инерция якоря благодаря отсутствию магнитопровода
• Минимизирована потеря на вихревые токи из-за отсутствия стали в конструкции якоря
• Высокая динамика разгонов-торможений, постоянное плавное и бесшумное движение благодаря отсутствию зубцового момента

Такие двигатели идеально подходят для задач, где важна высокая точность и плавность хода, особо популярны в следующих системах:
• Прецизионные (гиростабилизаторы)
• Аэрокосмические (дроны)
• Медицинская техника (сканеры, поворотные столики)
• Робототехника (легкие суставы)
• Лабораторное оборудование (микроскопы, телескопы)

БЕЗЖЕЛЕЗНЫЙ ЛИНЕЙНЫЙ ДВИГАТЕЛЬ С ПОСТОЯННЫМИ МАГНИТАМИ

Якорь двигателя содержит в себе обмотки, залитые эпоксидным компаундом в немагнитном металлическом или пластиковом корпусе.
Статорная часть (магнитная дорога) представляет собой ряд постоянных магнитов NdFeB на стальной пластине (бэкплейт) с чередующейся полярностью (N–S–N–S...).

К особенностям конструкции таких двигателей следует отнести:
• Уменьшенная масса системы, инерция якоря благодаря отсутствию магнитопровода
• Минимизирована потеря на вихревые токи из-за отсутствия стали в конструкции якоря
• Высокая динамика разгонов-торможений, постоянное плавное и бесшумное движение благодаря отсутствию зубцового момента

Такие двигатели идеально подходят для задач, где важна высокая точность и плавность хода, особо популярны в прецизионной автоматизации и оптике.

ЛИНЕЙНЫЕ СИНХРОННЫЕ ДВИГАТЕЛИ НА ПОСТОЯННЫХ МАГНИТАХ

Якорь представляет собой конструкцию с зубчатым магнитопроводом, в пазы которого уложена трёхфазная медная обмотка, залитая теплопроводящим компаундом, обеспечивающим как механическую защиту, так и эффективный отвод тепла во время работы.

Статор выполнен в виде стальной несущей пластины, на которую приклеены постоянные магниты из редкоземельных материалов (например, NdFeB). Магниты расположены с чередованием полюсов — «N» и «S», что обеспечивает необходимую пространственную периодичность магнитного поля.

Для обеспечения нормальной работы двигателя необходимо поддерживать воздушный зазор между якорем и статором на уровне около 1 мм. Такое расстояние позволяет сохранить высокий уровень тягового усилия при допустимых потерях и минимальном влиянии на магнитную цепь.

Одним из ключевых преимуществ линейного синхронного двигателя является прямой принцип передачи усилия через воздушный зазор, без использования промежуточных механических передач, таких как шестерни, ремни или винты. Это обеспечивает высокую динамику, повышенную точность позиционирования, увеличенную надёжность и долговечность системы.

ВРАЩАТЕЛЬНЫЙ СИНХРОННЫЙ ДВИГАТЕЛЬ С ПОСТОЯННЫМИ МАГНИТАМИ (ВСД-ПМ) С ВОЛНОВЫМ РЕДУКТОРОМ

Мотор-редуктор состоит из следующих компонентов:
• Статор (магнитопроводы с трёхфазными обмотками, залитые теплопроводящим компаундом)
• Ротор (вращающаяся часть, которая укомплектована редкоземельными магнитами чередующимися полюсами технологией SPM)
• Волновой редуктор (редуктор, состоящий из генератора волн, гибкого и жесткого зубчатых колес)
• Энкодер (абсолютный оптический или магнитный многооборотистый датчик положения)

К основным преимуществам таких мотор-редукторов можно отнести:
• Высокий крутящий момент при малых размерах
• Низкая инерция якоря, а соответственно высокая динамика
• Интеграция редуктора и двигателя формирует безусловную компактность привода
• Отсутствие щеток и контактных колец определяет его долговечность
• Нулевой люфт редуктора позволяет использовать такие привода в задачах связанных с прецизионным перемещением

ВСТРАИВАЕМЫЕ ПОВОРОТНЫЕ ДВИГАТЕЛИ

Статор состоит из группы катушек, залитых теплопроводящим компаундом.
Ротор состоит из стального кольца с наклеенными постоянными магнитами.
Плавность перемещения достигается благодаря синусоидальной коммутации тока, которая производится в обмотках двигателя.
Усилие передается непосредственно через воздушный зазор, т.е. отсутствует механическая передача.
Данная конструкция двигателя обеспечивает высокие динамические и точностные характеристики.

В составе производимых камер фильтры обеспечивают ослабление электромагнитного поля:
